1.1 簡介

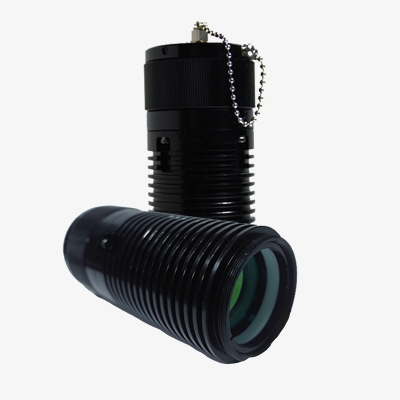

此款為精密光纖(λ=915nm)準直鏡，準直鏡片為多片式組合，此準直鏡具備調焦功能。

1.2 工藝參數

2.1 概要結構說明

準直鏡由以下部件組，從上往下依次為：1.SMA905光纖接口、2.調焦旋鈕、3.主體、4. 螺紋接口。

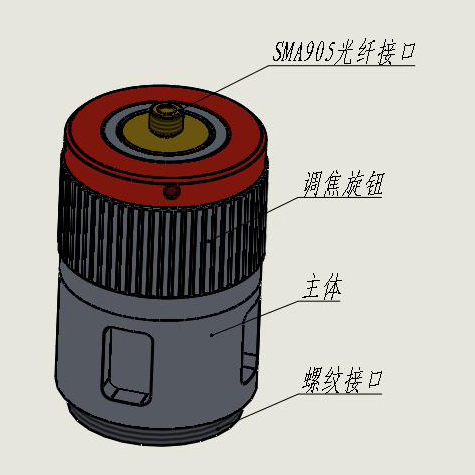

準直鏡結構組成圖示

2.2 產品尺寸

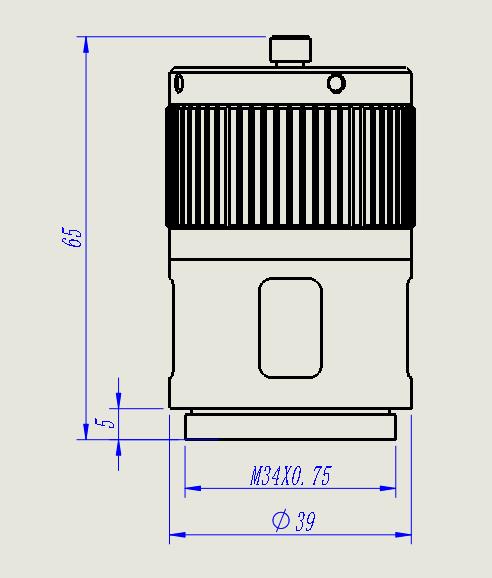

準直鏡尺寸圖示

3.1 準直鏡的固定

準直鏡與外部的固定是通過螺紋實現的。

3.2 光纖導入

本系準直鏡適用于大多數工業光纖，光纖的導入靠光纖連接塊來完成。

3.2.1 光纖導入

操作順序：

1、 將連接塊頂端的保護筒扭下。

2、 將光纖頭對準連接塊上的小孔，輕輕插入，直插到底。

3、 順時針擰緊光纖頭上的固定螺母。

4.1 準直鏡片的維護

準直鏡片只用于光纖連接器，鏡片是可以維護/更換的。建議每3~5個月清潔一次準直鏡片。維護/更換作業前，務必帶上防塵手套或指套，以免手上的油漬和灰塵污染鏡片。
