焊縫精度的控制決定了焊接質量的好壞?？刂坪缚p精度是確保焊接質量和成品率的關鍵。那么從哪些方面可以控制焊縫的精度呢?在焊接過程中，有多個因素影響焊縫的精度，比如激光的光斑大小，功率，速度，焊接材料的選擇等等。松盛光電來給大家詳細的介紹一下吧。

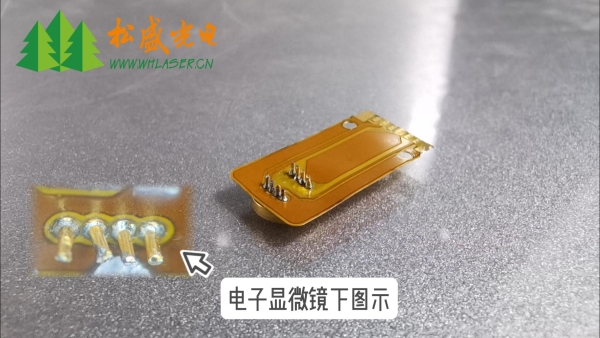

FPC軟板開關排線插針件8個焊點焊后圖示

設備與參數調整

激光光斑大小調節：激光光斑大小直接影響焊接區域的范圍。較小的光斑能夠?qū)崿F(xiàn)更精細的焊接，適用于微小焊點和高精度要求的焊縫。例如，在微電子封裝領域，通過使用光學聚焦系統將光斑直徑控制在幾十微米甚至更小，能夠精準地將錫料熔化在微小的引腳或焊盤上。光斑大小可以根據焊接對象的尺寸和精度要求，通過調整激光聚焦鏡頭的焦距等參數來實現。

激光功率控制：精確的激光功率控制是保證焊縫精度的關鍵。功率過高會導致錫料過度熔化、飛濺，甚至損壞焊接部件;功率過低則無法使錫料充分熔化，造成虛焊。可以通過功率反饋控制系統，實時監測和調整激光功率。例如，一些先進的激光焊錫設備采用閉環功率控制技術，根據焊接過程中反射光的強度等信號，動態調整輸出功率，確保錫料始終處于合適的熔化狀態。

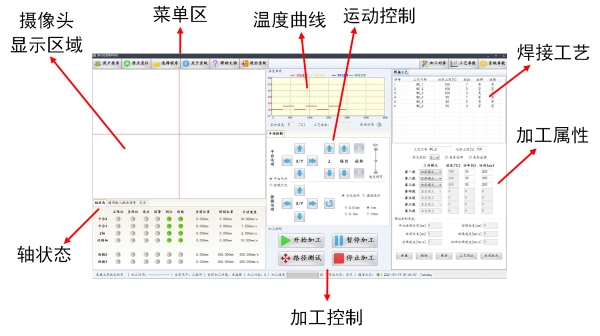

4/6軸聯動恒溫激光錫焊軟件圖示

焊接速度調整：焊接速度影響著錫料的熔化和凝固過程。合適的焊接速度能使錫料在焊縫處均勻分布，形成精確的焊縫。速度過快，錫料可能來不及充分熔化，形成不連續的焊縫;速度過慢，則會使錫料過度受熱，影響焊縫的形狀和質量。根據焊接材料的特性、焊點大小等因素，通過實驗和經驗來確定最佳焊接速度。例如，對于較厚的焊錫材料和較大的焊點，焊接速度可以適當放慢。

焊接材料與工件準備

焊錫材料選擇：選擇合適的焊錫材料對于焊縫精度至關重要。不同成分的焊錫絲或焊錫膏，其熔點、流動性等特性不同。例如，含錫量高的焊錫材料熔點相對較低、流動性較好，在激光焊接過程中更容易控制，可以更精準地填充焊縫。同時，焊錫材料的尺寸精度也很重要，如焊錫絲的直徑精度會影響送料量和焊縫的大小。

工件表面處理：工件焊接表面需要保持清潔和平整。任何油污、氧化層或雜質都會影響錫料與工件的潤濕和結合，導致焊縫精度下降。在焊接前，通常采用化學清洗、機械打磨等方法對工件表面進行預處理。例如，對于金屬工件，可以使用有機溶劑擦拭去除油污，然后用砂紙輕輕打磨去除氧化層，確保錫料能夠緊密地附著在工件表面，從而提高焊縫精度。

焊接過程的定位與監測

高精度定位系統：采用高精度的定位系統來確保激光束準確地聚焦在焊縫位置。常見的有視覺定位系統，通過攝像頭拍攝工件的圖像，利用圖像識別算法確定焊接位置。例如，在 PCB(印刷電路板)焊接中，視覺定位系統可以精確識別電路板上的焊盤位置，誤差可以控制在幾微米到幾十微米之間，引導激光束精確地進行焊接。

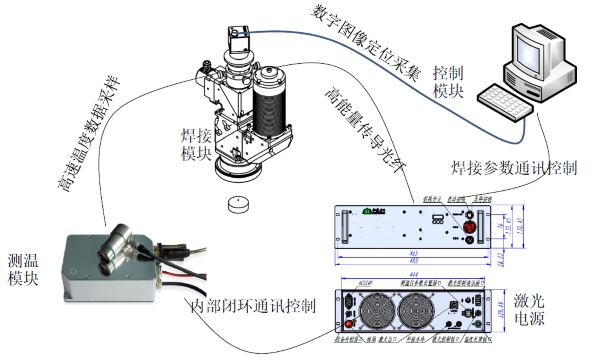

松盛溫度閉環激光錫焊系統圖示

實時監測與反饋：利用監測設備對焊接過程進行實時監控，如紅外熱成像儀可以監測焊接區域的溫度分布。通過分析溫度變化情況，可以判斷錫料的熔化狀態和焊縫的形成質量。如果發現溫度異常或者焊縫形狀不符合要求，及時反饋給控制系統，調整焊接參數。例如，當監測到焊接區域溫度過高，有錫料飛濺的風險時，系統可以自動降低激光功率或者加快焊接速度，保證焊縫精度。

影響焊縫精度的因素有非常多，確保每個環節都精準無誤，焊接質量和成品率一定會上一個臺階，松盛光電在激光焊接領域深耕多年，提供相應的解決方案和設備，在每一個環節都精細打磨，助力合作伙伴創造更多，更大的價值。
