激光錫焊作為一種關鍵的精密焊接技術，正逐步深入電子制造、汽車電子、封裝器件等多個高精度要求的行業領域。本文將從焊接類型、工藝挑戰、應對方法以及典型應用四個維度，系統梳理激光錫焊的技術全貌。

一、焊接類型及其特征

激光錫焊根據焊料形態與設備類型，主要分為以下幾類：

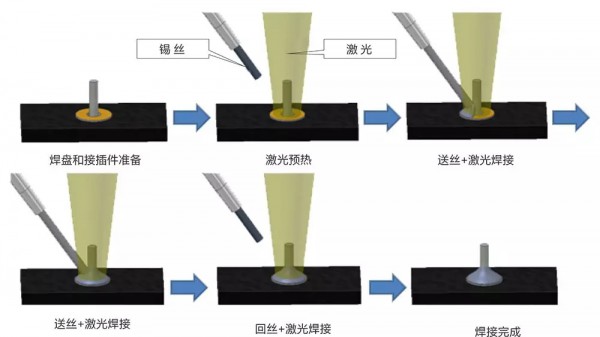

錫絲激光焊接：通過送料裝置將錫絲送至焊點位置，激光加熱使其熔化成型。該方法送料精準、適應性強，尤其適用于線性焊縫及選擇性焊接場景。

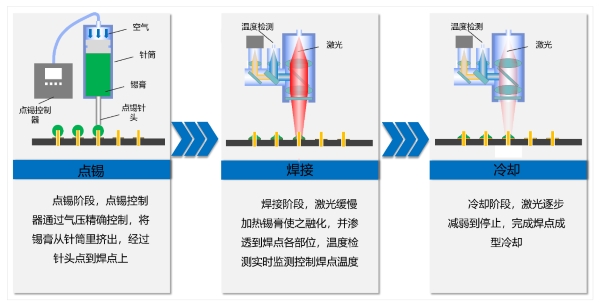

錫膏激光焊接：預先在焊盤上涂覆錫膏，再通過激光加熱實現焊接。該方式便于與印刷電路板高密度組裝及 SMT 工藝集成。

錫球激光焊接：適用于 BGA 和微型封裝類元件，借助激光使錫球熔化并潤濕焊盤，具備高密封性與連接可靠性。

設備類型差異：涵蓋桌面型、雙工位、轉盤式和在線式等多種結構，滿足不同產能及產線布局需求。

各類焊接方式在效率、焊點質量及系統復雜度之間各有側重，客戶需結合產品結構與生產規模進行合理選型。

二、核心工藝挑戰與應對措施

激光錫焊在實際應用中面臨多項技術挑戰，具體包括：

1. 定位與裝夾精度

微焊點對定位精度要求極高?？刹捎?CCD 或機器視覺系統配合高精度運動平臺，并引入自動補償機制，以緩解裝夾誤差和工件變形帶來的影響。

2. 錫料飛濺與熔融控制

激光快速加熱易導致熔融焊料飛濺?？赏ㄟ^分段加熱、柔性光斑調節、助焊劑優化及惰性氣氛保護等手段加以抑制。

3. 送料穩定性與響應性能

錫絲或錫球的送料需具備高一致性與快速響應能力。采用伺服驅動送料機構，并確保送料與激光出光的同步控制，是保障焊料均勻的關鍵。

4. 熱管理與溫度均勻性

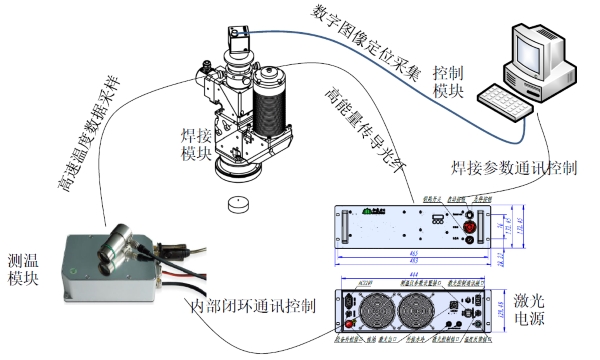

焊點間的溫度差異直接影響焊接質量?？衫脤?shí)時溫度監測與激光功率閉環調節系統，確保熱過程一致。

5. 異種材料焊接適配

不同材料(如銅、鋁、不銹鋼)在熱膨脹系數、熔點及導熱性能方面存在差異。可采用預熱+焊料補償，或多光束同步加熱等方式應對。

6. 抗干擾與系統穩定性

生產環境中的振動、溫漂、灰塵等均可能干擾焊接過程?？赏ㄟ^強化機械結構、環境溫控、電源濾波等方式增強系統魯棒性。

三、工藝實施與流程優化

針對不同焊接形式及技術難點，建議采取以下工藝策略：

試制階段：開展參數試驗，建立工藝窗口與質量對照表;

分段控溫策略：設置預熱、脈沖加熱與緩冷階段，合理控制冷卻過程;

焊接路徑規劃：對密集焊點實施分區焊接，遵循“先小后大、由外至內”原則;

熱均衡設計：借助散熱片或控溫工裝促進溫度均勻;

工藝參數標準化：將驗證合格的參數歸檔為固定版本，便于批量復制與質量管控。

四、典型行業應用與成效

在 3C 產品制造中，錫膏激光焊接使產品返修率下降 40%，焊點均勻性顯著提高;

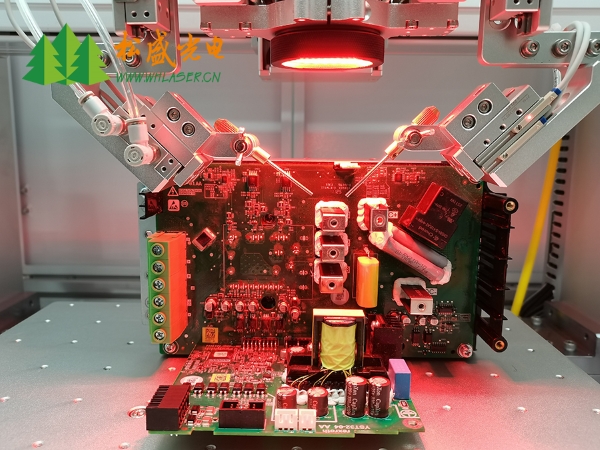

汽車電子領域，BMS 電路板采用錫絲激光焊接，成功通過高低溫循環測試，連接可靠性優異;

芯片封裝環節，錫球激光焊接實現了高密度微焊點互聯，焊點在拉力和耐熱性方面均達到標準要求。

以上實例印證了激光錫焊技術在不同產業場景中具備良好的適用性與推廣價值。
