在消費電子、汽車電子、光通訊模塊等領域，產品持續向微型化、高密度、高可靠性方向迭代，傳統烙鐵焊、回流焊等工藝，常因熱影響區大、定位精度低、易損傷熱敏元件等問題，難以適配精密焊接需求。激光焊錫作為非接觸式精密軟釬焊技術，以激光為可控?zé)嵩?，精?zhǔn)熔化錫基焊料，實現微米級焊點的可靠連接，已成為高端電子制造的核心工藝。

一、激光焊錫核心原理與工藝特性

激光焊錫本質是低溫軟釬焊，核心原理為：利用高能量密度激光束聚焦成微小光斑(最小可達20μm)，定點加熱焊錫(錫絲、錫膏、錫球)，使焊錫在200-350℃區間快速熔化，潤濕工件焊盤表面，通過毛細作用填充縫隙，冷卻后形成冶金結合焊點，整個過程母材不熔化、不產生熔池。

其核心工藝特性顯著區別于傳統焊接：

- 熱影響極小：僅局部瞬時加熱，無大面積溫升，避免PCB銅箔剝離、芯片燒毀、塑膠變形等問題，適配FPC柔性板、VCM馬達、微型傳感器等熱敏元件。

- 定位精度超高：非接觸式焊接，搭配視覺定位系統，對位誤差可控制在±0.003mm，精準適配0.15mm超細焊盤、微型插針等微小間距場景。

- 焊點一致性強：單點獨立控溫，錫料熔融均勻，焊點飽滿光亮，虛焊、假焊率大幅降低，良品率穩定在95%以上。

- 靈活適配量產：可單點獨立焊接，也可搭配自動化產線，適配異形狹小空間、高密度PCB局部焊接，24小時連續作業效率高。

二、激光焊錫關鍵工藝要求

激光焊錫的高品質輸出，依賴于能量控制、焊料適配、定位精度、熱管理、環境控制五大核心工藝的嚴格把控，任一環節疏漏都可能導致焊點缺陷。

1. 激光能量精準調控

能量是焊接核心，需根據焊盤尺寸、錫料類型、元件耐熱性精準匹配：

- 功率適配：優先選用低功率半導體激光器(976/980nm)，峰值功率適配錫料低熔點特性，避免高功率激光熱沖擊。

- 溫度閉環：實時采集焊點溫度，動態調節激光功率，將溫度波動控制在±5℃，全程恒溫焊接，既保證錫料充分浸潤，又杜絕熱損傷。

- 分段控溫：設置預熱、脈沖加熱、緩冷三階段，預熱降低溫差，脈沖加熱精準熔錫，緩冷減少內應力，抑制錫料飛濺。

2. 焊料選型與送料控制

焊料適配性直接決定焊點強度與導電性，需結合工藝場景精準選擇：

- 錫絲：適用于插針件、通孔插件，常用直徑0.5-1.2mm錫絲，送料速度需匹配激光加熱節奏，送料精度控制在±5%以內。

- 錫膏：適配光通訊模塊、微型芯片等精密場景，優先選用低熔點(如Sn58Bi，熔點138℃)、高浸潤性配方，粉末粒徑2-5μm、球形度≥98%，氧含量≤50ppm。

- 錫球：適合BGA芯片、攝像頭模組等微焊點，直徑0.07-2.0mm，需精準噴射至焊盤，搭配保護氣防止氧化。

3. 微米級定位與路徑規劃

針對超細間距、微型元件，定位精度是核心：

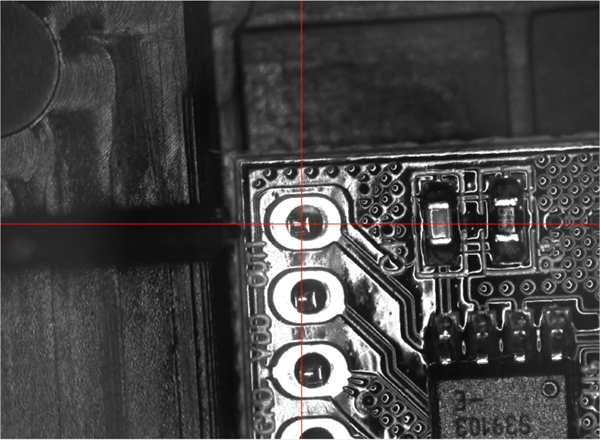

- 同軸定位：采用激光+CCD+測溫+指示光四點同軸設計，光斑與視覺定位完全重合，無需反復校準，適配0.15mm以下超細焊盤。

- 路徑優化：提前規劃焊接路徑，避開周邊敏感元件，對高密度PCB采用分區焊接，減少熱量累積;微小焊點采用單點精準焊接，避免能量擴散。

4. 熱管理與缺陷抑制

熱管理不到位易引發虛焊、飛濺、元件損傷等問題：

- 熱影響區控制：最小化光斑尺寸，縮短激光停留時間，采用脈沖式出光，減少熱量向周邊傳導，磁芯、漆包線等熱敏部件損傷率<1%。

- 飛濺抑制：通過分段加熱、柔性光斑調節、助焊劑優化及氮?dú)獗Ｗo(hù)，降低熔融焊料表面張力，抑制飛濺，提升焊點光潔度。

- 實時監測：搭配在線AOI系統，100%焊點檢測，識別空洞、虛焊、偏位等200+缺陷類型，及時調整工藝參數。

5. 環境與穩定性控制

生產環境直接影響焊接一致性，需嚴格管控：

- 惰性氣氛保護：焊接區域通入氮?dú)?，防止焊錫與焊盤氧化，提升焊點浸潤性與可靠性，尤其適配精密電子、光通訊等高要求場景。

- 環境穩定性：控制車間溫濕度(溫度22-28℃、濕度40%-60%)，減少溫漂影響;強化設備機械結構，降低振動干擾，保障長期穩定運行。

三、松盛光電激光錫焊：精密焊接的可靠之選

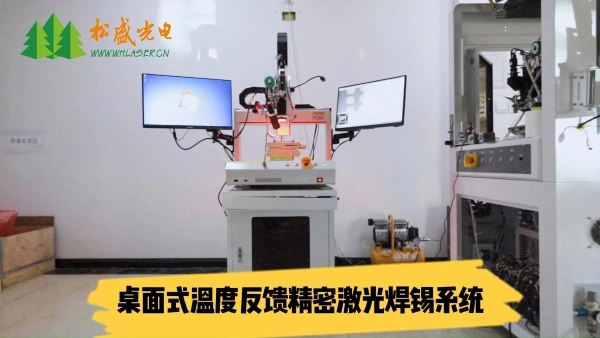

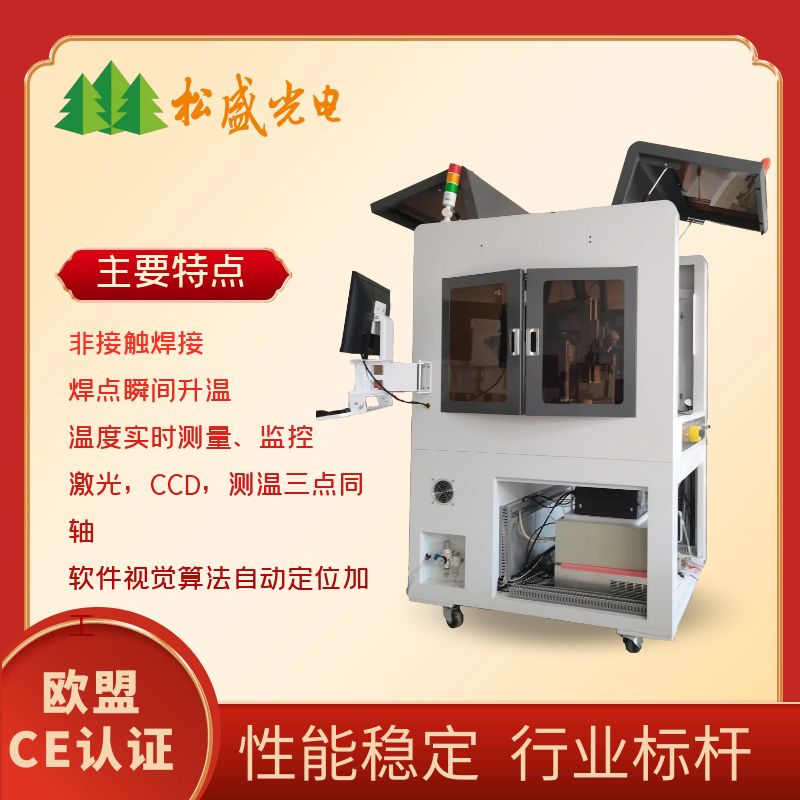

在激光焊錫領域，武漢松盛光電深耕多年，聚焦恒溫控制、微米級精度、低損傷、高適配核心優勢，自主研發的激光錫焊系統，完美契合高端電子制造的嚴苛工藝要求，成為眾多企業的首選方案。

1. 恒溫閉環控溫，杜絕熱損傷

松盛光電激光錫焊系統搭載高精度溫度反饋模塊，實時采集焊點溫度，動態調節激光功率，將溫度波動嚴格控制在±5℃，全程恒溫焊接。區別于傳統開環控制，既能保證錫料充分熔融、均勻浸潤，又能徹底避免熱沖擊，對FPC柔性板、VCM馬達、微型傳感器等熱敏元件友好，損傷率<1%，焊接良率穩定在95%以上。

2. 四點同軸設計，微米級精準定位

針對0.15mm超細焊盤、微型插針等超高精度場景，系統采用激光+CCD+測溫+指示光四點同軸架構，光斑與視覺定位完全重合，無需反復校準，對位誤差≤±0.003mm。最小光斑可達20-50μm，精準適配微小間距焊接;支持視覺自動定位，可彌補PIN針微小偏差，批量生產一致性強，無需人工反復微調，大幅提升生產效率。

3. 低功率激光+精密光學，熱影響區極小

系統選用976/980nm低功率半導體激光器，峰值功率適配錫料低熔點特性，避免高功率激光的熱沖擊。搭配自主研發的光學整形技術，能量集中、光斑均勻，僅作用于焊點區域，熱影響區控制在微米級，有效防止PCB銅箔剝離、元件變形，適配高密度PCB局部焊接、微型器件焊接等場景。

4. 全流程工藝適配，高效穩定量產

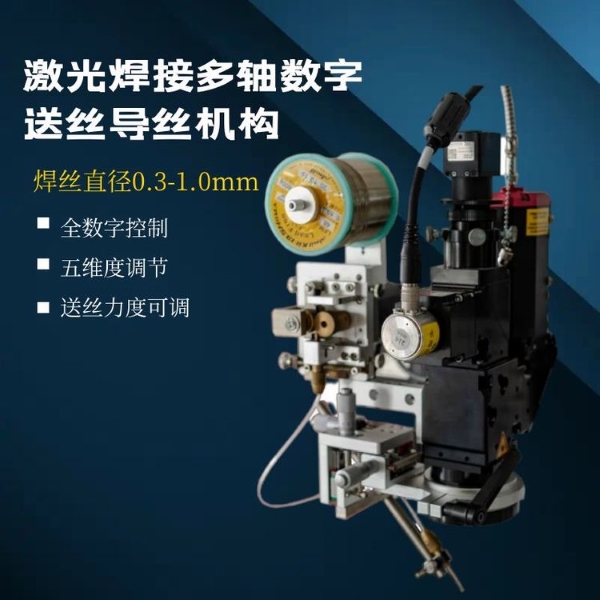

松盛光電激光錫焊系統支持錫絲、錫膏、錫球多種焊料適配，可滿足插針焊接、微焊點焊接、精密模塊焊接等不同工藝需求。送料機構小巧緊湊、調節方便、送絲順暢，送料精度控制在±5%以內，材料利用率高達95%;單點焊接時間縮短至0.5-2秒，單臺設備日均產能突破10萬點，可24小時連續作業，適配自動化產線集成，大幅降低人工成本，投資回收期短至6-10個月。

5. 集成化系統設計，便捷易維護

系統集成自動送料、視覺定位、溫度控制、路徑規劃等功能，操作界面簡潔直觀，無需專業技術人員即可快速上手。內置自整定功能，可自動優化PID參數，調試更方便;設備結構緊湊，占地小，維護簡單，長期運行穩定可靠，已廣泛應用于攝像頭模組、汽車ECU、光通訊模塊、醫療電子等高端領域。

四、應用場景與價值總結

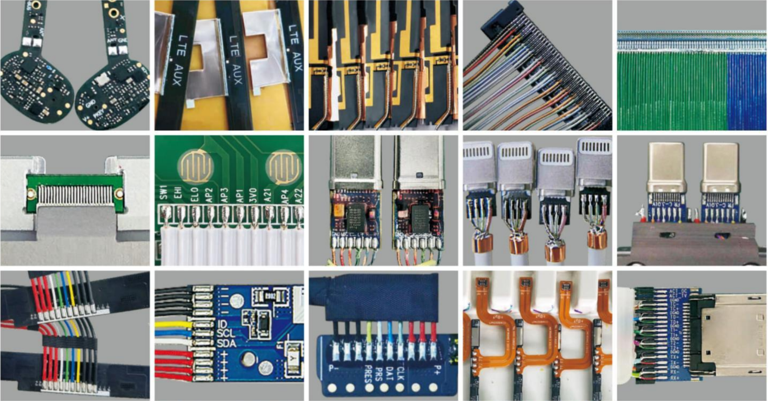

如今，激光焊錫已成為精密電子制造的關鍵工藝，廣泛應用于消費電子(手機PCB、TWS耳機)、汽車電子(ECU、傳感器)、光通訊(光模塊、高速連接器)、醫療電子(微型器械、傳感器)等領域。

松盛光電激光錫焊系統，憑借恒溫控溫、微米級定位、低熱損傷、高效量產、便捷維護五大核心優勢，完美解決傳統焊接痛點，助力企業提升焊接品質、降低生產成本、增強市場競爭力。未來，隨著電子產品持續向微型化、精密化發展，松盛光電將繼續深耕激光錫焊技術，優化工藝方案，為客戶提供更優質、更可靠的精密焊接解決方案。
